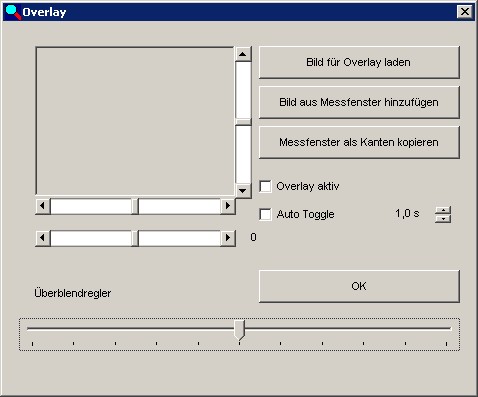

Die nachfolgende Maske dient zur Einstellung des Overlay.

Klicken Sie auf die Buttons im Bild um mehr zu erfahren.

Mit diesem Schaltknopf gelangt man in ein Dateiauswahlfenster. Das

geladene Bild erscheint in dem kleinen Fenster. Mit dem Kontrollkästchen

„Overlay aktiv“ kann die Overlayfunktion ein- und ausgeschaltet werden.

ACHTUNG: Die Berechnung einer neuen Overlaydichte erfordert eine hohe

Rechenleistung. Während das Overlay aktiv ist, kann es daher zu

verzögerter Antwortzeit des Systems auf Bedienereingaben kommen.

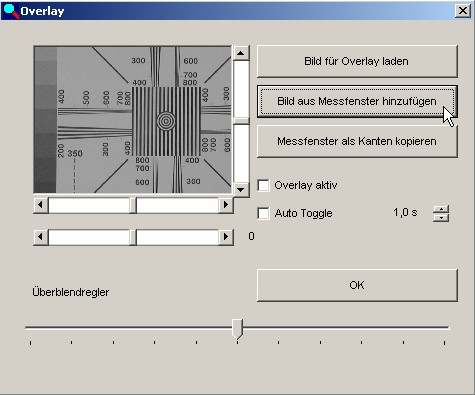

Das Overlay hat eine zusätzliche Funktion bekommen, in der das aktuell

angezeigte Bild im Messfenster als Overlay übernommen werden kann.

Diese Funktion ist nützlich, wenn Sie große Bildvorlagen haben. Bisher war

es nur möglich die obere, linke Ecke eines großen Bildes ins Overlay zu laden.

Jetzt laden Sie zunächst das Bild in das Messfenster und schieben den

passenden Bildausschnitt mit Hilfe der Schieberegler in das Messfenster.

Anschließend wechseln Sie in die Overlay-Maske und kopieren den den

aktuellen Bildausschnitt in den Overlay-Hintergrund.

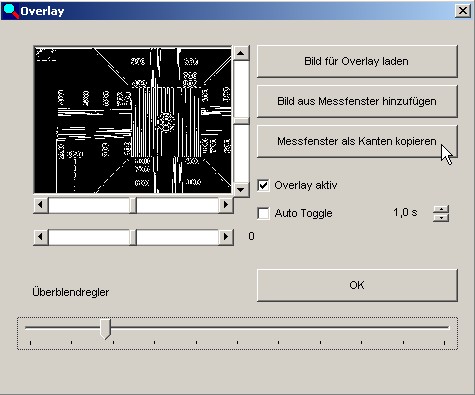

Nach Ausführen dieser Funktion wird das Bild im Messfenster in ein reines

schwarz - weiß Bild umgerechnet. Das bedeutet, das keine Graustufen

vorhanden sind und quasi nur alle Kanten dargestellt werden. Das nun

vorhandene Bild kann als Overlay zum Konturenvergleich auf ein Livebild

gelegt werden. Dabei werden im Livebild nur die weißen Konturen (Kanten)

sichtbar, die schwarzen Bereiche werden ausgeblendet. Die weißen Konturen

können mit dem  Überblendregler mehr oder weniger stark ins Bild

eingeblendet werden. Er ermöglicht eine Überlagerung zwischen Live-

(oder Stand-) Bild und dem Overlaybild zwischen 0 und 100%.

Außerdem kann über diese Kantendarstellung die Qualität des Bildes für

Das Livebild wurde bewusst so gewählt, damit die Einblendung besser

sichtbar ist.

Wenn das Overlay aktiviert wird , kann mit dem Überblendregler die Stärke

der Messlinieneinblendung variiert werden.

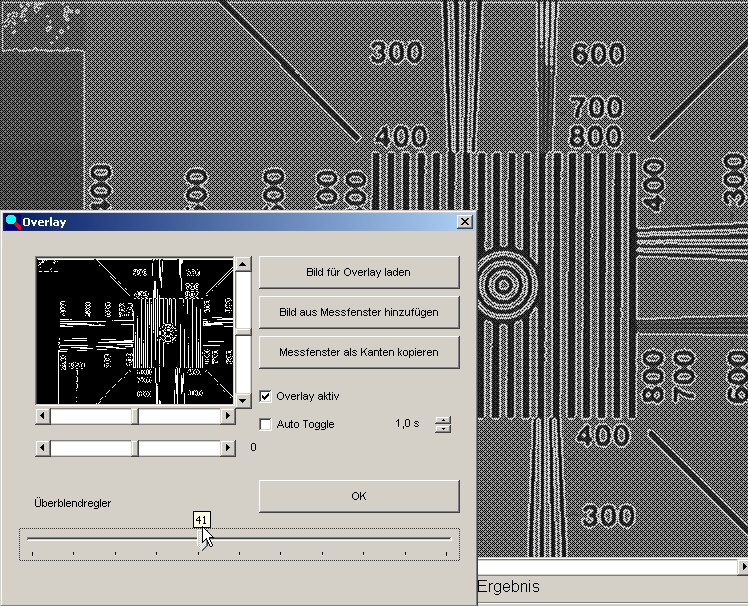

Overlay Einblendung mit Regler im unteren Bereich bei 40%.

Linien relativ schwach.

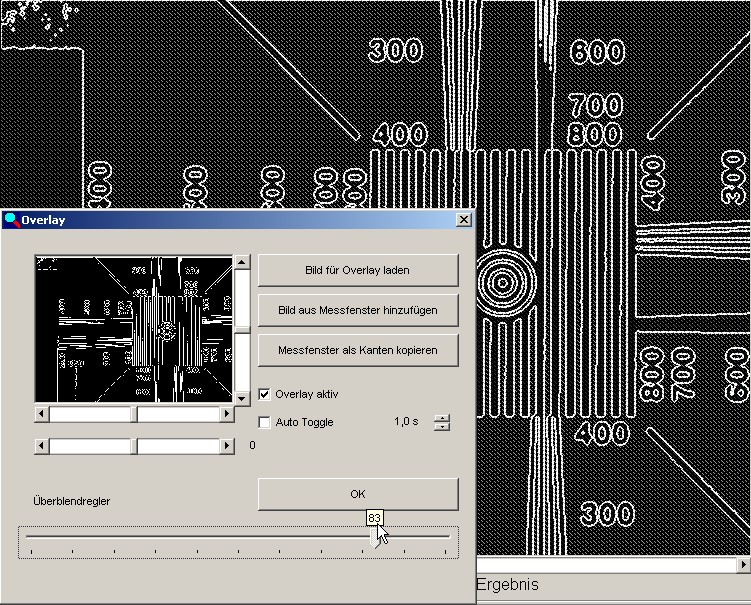

Überblendregler im oberen Bereich ( 80% ), Linien sind stärker

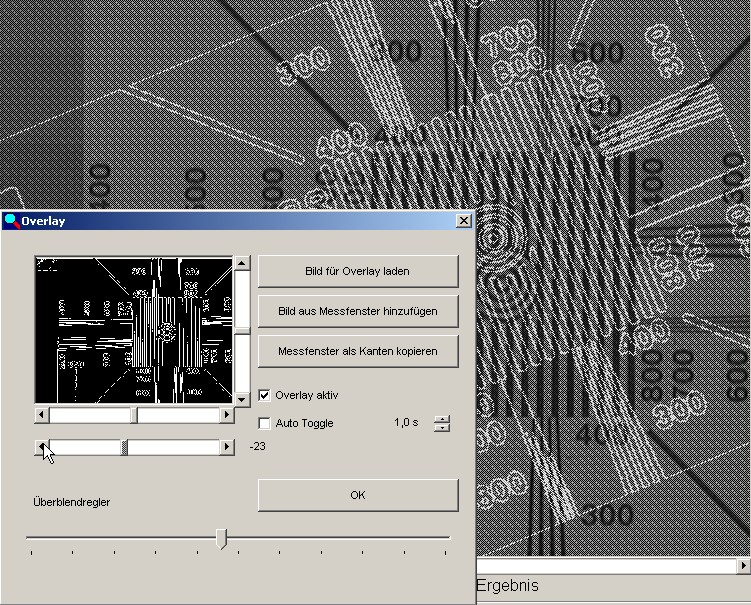

Mit den Reglern rechts und unter dem Vorschaubild kann das
