Diese Maske ermöglicht die Angabe einer elementaren Form (Kreis,

Kreis mit Toleranzringen, Ellipse, Quadrat, Rechteck, regelmäßiges

Vieleck), die danach so oft auf den Bildschirm gezeichnet wird, dass

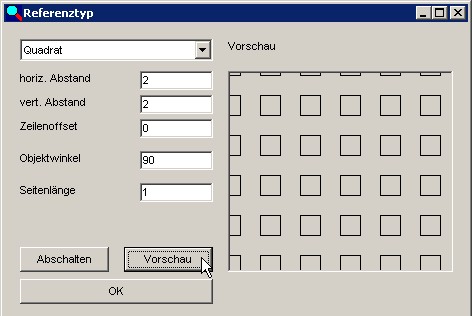

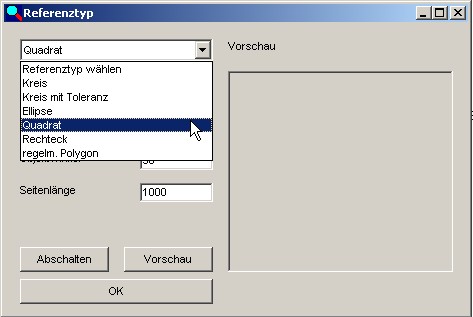

die gesamte Bildfläche ausgefüllt wird. Die Eingabemaske sieht wie

folgt aus.

Die Felder horiz. Abstand, vert. Abstand und Zeilenoffset definieren

die Auslegung der Bildfläche mit den Elementarobjekten.Für die Objekte

„Quadrat“, „Rechteck“ und „regelm. Polygon“ kann zusätzlich ein

Verkippungswinkel des Objektes bezüglich der einzelnen Zeile angegeben

werden. Je nach ausgewähltem Objekt sind die beiden letzten Felder zu

bedienen.

Kreis: Angabe des Durchmessers

Kreis mit Toleranzringen: Angabe des Kreisdurchmessers, - Angabe

der Toleranz nach unten, + Angabe der Toleranz nach oben

Ellipse: Angabe der beiden Durchmesser

Quadrat: Angabe der Seitenlänge

Rechteck: Angabe der beiden Seitenlängen

Regelm. Polygon: Angabe des Durchmessers und der Eckenzahl

Die Schaltfläche Vorschau ermöglicht die Ansicht im kleinen Fenster.

Die Schaltfläche OK schaltet die gewählte Funktion ein und verlässt die Maske.

Die Schaltfläche Abschalten schaltet die Multiform-Maske aus und

verlässt die Maske.
