3-Punkt

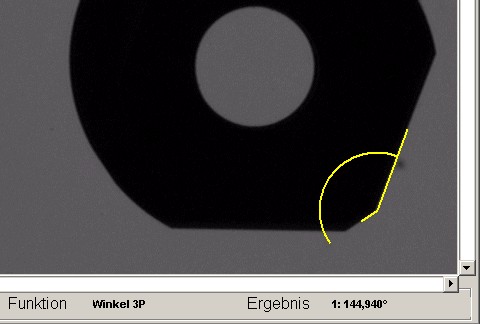

Der Benutzer klickt drei Punkte auf dem Videobild an und zwar

zuerst den Endpunkt des 1. Schenkels, dann den Scheitelpunkt

und zuletzt den Endpunkt des 2. Schenkels. Nach dem Anklicken

des letzten Punktes wird der Winkel eingezeichnet und das

Ergebnis erscheint in der Statusleiste.

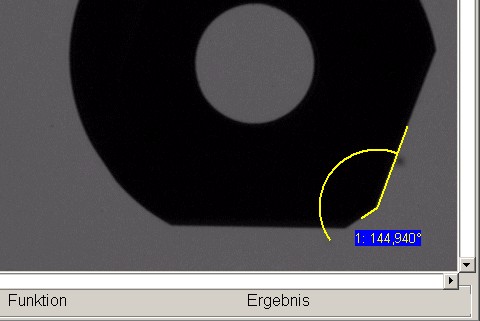

Ein Klick mit der rechten Maustaste lässt das Ergebnis im

Bild erscheinen und trägt es in die Tabelle ein.

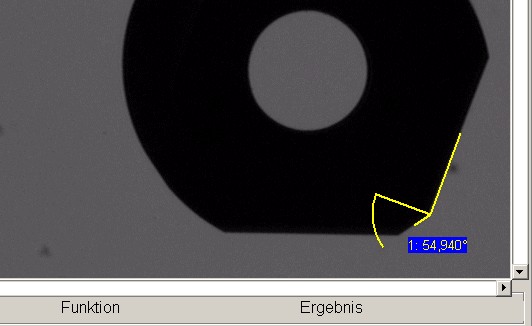

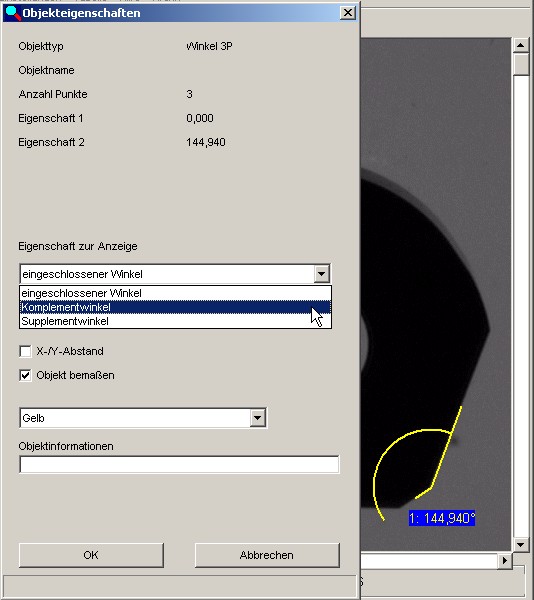

Über die Objekteigenschaften (Klick mit der rechten Maustaste)

ist es möglich weitere Winkel zur Anzeige zu bringen:

4-Punkt

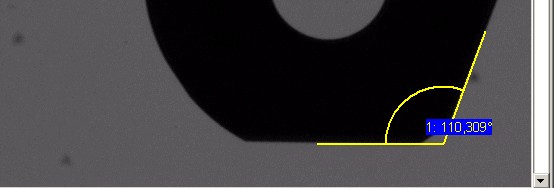

Diese Funktion erlaubt das Messen des Winkels zwischen zwei nicht

zusammenhängenden Schenkeln. Der Benutzer klickt vier

Punkte auf dem Videobild an, und zwar zuerst zwei Punkte auf dem linken

Schenkel, und anschließend zwei Punkte auf dem rechten Schenkel.

Der Scheitel des Winkels befindet sich am Schnittpunkt der gedachten

Verlängerungen beider Geraden. Nach dem Anklicken des letzten Punktes

werden die beiden Linien eingezeichnet und das Ergebnis in der Statusleiste

angezeigt. Ein Klick mit der rechten Maustaste lässt das Ergebnis im Bild

erscheinen und trägt es in die Tabelle ein.

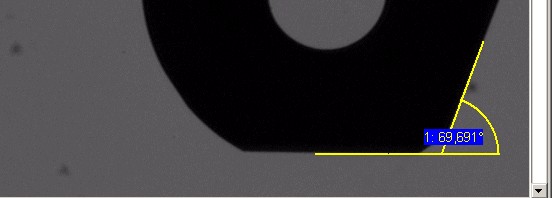

Auch hier ist es möglich über die Objekteigenschaften andere

Winkel anzuzeigen.

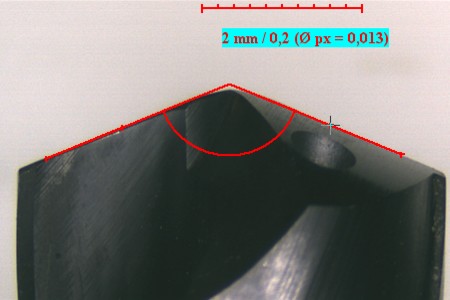

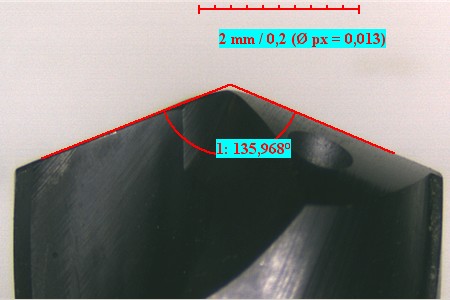

Außerdem ist es möglich mit dieser Funktion z.B. den Spitzenwinkel

von zweischneidigen Bohrern zu ermitteln,

sowie,über die Objekteigenschaften, weitere Winkel anzuzeigen.



Mehr Bohrermessungen, z.B. Freiwinkel oder Spanwinkel,

unter Bohrer-Fräser.

Bei den Winkelmessungen gibt es ausserdem spezielle

Messvorgänge, wie a-Maß und z-Maß.

Hierbei werden allerdings keine Winkelwerte ausgegeben,

sondern Distanzmaße.
