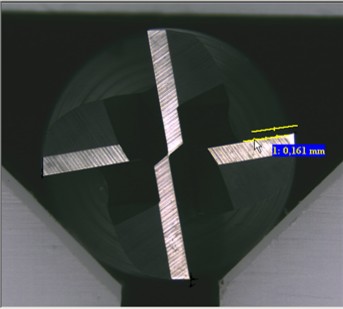

Die Messung SU

ermittelt den Abstand der beiden Schneiden, wird aber auch in anderen Bereichen

eingesetzt. Eine Hilfslinie kann (über Programmoptionen/Extras) eingeblendet werden.

Die Messung wird mit zwei Mausklicks durchgeführt. Auch diese Messung wird

automatisch nach den beiden Mausklicks abgeschlossen.

Der Wert wird in die in die Tabelle geschrieben und die Messfunktion wird automatisch

abgeschaltet.

Das wurde so eingerichtet, damit direkt im Bild weiter gearbeitet werden kann.

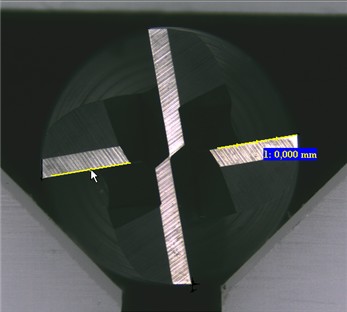

Zwei Punkte sind gesetzt worden, an den beiden Äusseren kann nachjustiert werden,

eine Parallele wird eingeblendet die mit dem Cursor verschoben werden kann.

Angezeigt wird der Abstand der Parallelen zueinander.

Folgende Funktionen stehen jetzt zur Verfügung:

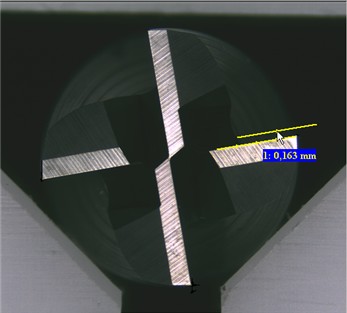

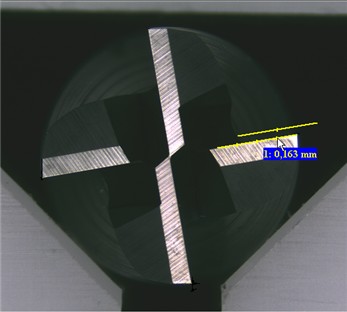

Die in diesem Bild untere Linie kann verlängert / verkürzt oder um den jeweils

gegenüber liegenden Punkt gedreht werden.Die auf diesem Bild obere  Linie  wird

dabei mit verlängert / verkürzt.

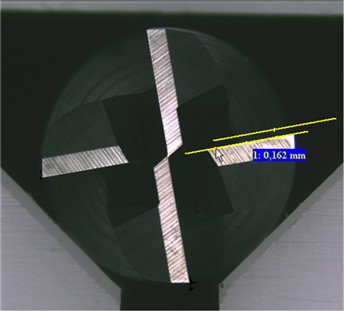

Die hier obere Linie kann parallel zur anderen Linie verschoben werden .

Als Ergebnis wird der Abstand der parallelen Linien angezeigt.

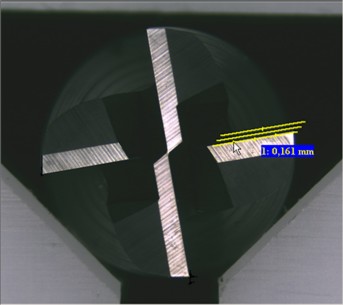

Messung SU mit Hilfslinie.
