Das Gewinde wird im Durchlicht dargestellt und wirft einen scharfen Schatten.

Für diese Messungen sind die parallelen Unterlichter der Bestell-nummer

Nr. CV-PPL (grün oder blau) zwingend notwendig.

Das Gewinde wird horizontal ausgerichtet, eine exakte Ausrichtung entlang

der x-Achse ist nicht notwendig, etwaige Abweichungen  werden von der

Automatik korrigiert.

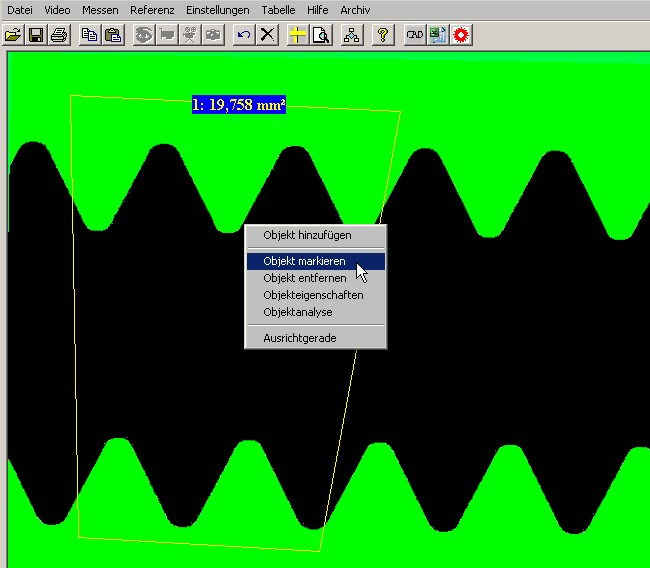

Um den zu messenden Teil des Gewindes wird ein Polygon gezogen,

Das Polygon wird konstruiert und als Objekt markiert und ist damit aktiv als

Rahmen für die nun folgende Gewindemessung gesetzt.

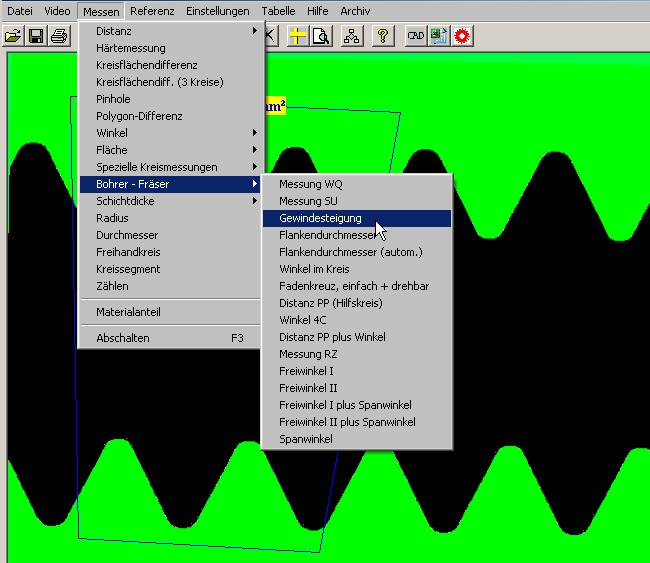

Die  Gewindesteigungsmessung wird gestartet.

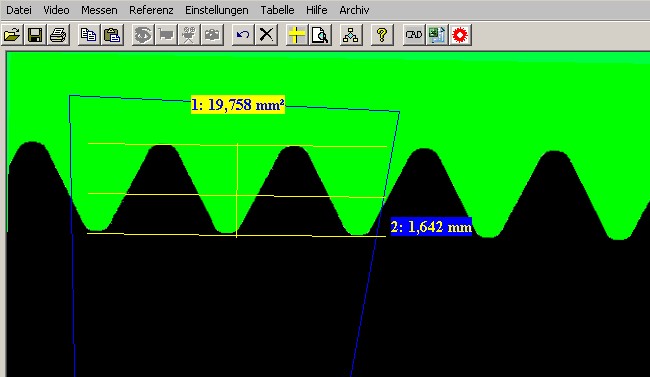

Während der Fortschrittsbalken eingeblendet ist, berechnet das Programm

die Parameter und zeigt anschliessend den berechneten Wert im Bild  an :

Die Gewindesteigung kann aber auch auf einem beliebigen Teildes Gewindes

ermittelt werden, in diesem Fall muß  nur die Funktion "Gewindesteigung"

gestartet werden.
