Falcon / Eagle
|   |
|
Falcon / Eagle
| |
Bei den Falcon Framegrabbern erscheint nach dem Aufruf der
Videodarstellungfolgendes Fenster mit 4 Tableaus:

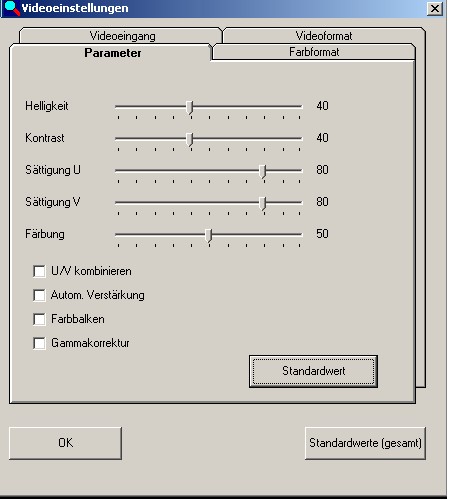

Hier können Sie die Bilddarstellung einstellen. Nach dem ersten
Programmstart sollten Sie auf Standardwerteklicken, und dann
das Bild mit den Reglern optimieren.
Standardwerte: siehe Bild
In dieser Maske können Bildhelligkeit, Kontrast und Farbsättigung
sowie die automatische Verstärkung, und Gammakorrektur eingestellt
werden. Das Kontrollkästchen U/V kombinieren führt zu einer
gemeinsamen Verstellung der Regler für die Farbsättigung U und V,
damit immer die gleiche Differenz eingestellt bleibt.Das
Kontrollkästchen Farbbalken zeigt ein Testbild an.
Dieser Wert wird normalerweise automatisch auf den Wert der
Monitorauflösung gesetzt.

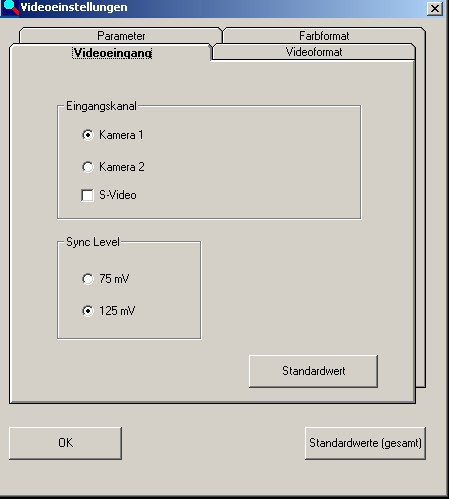

3. Tableau: Videoeinstellungen
Es können 3 Kameras gleichzeitig am Falcon oder 4 Kameras am Eagle
Framegrabber angeschlossen sein.Beim ersten Programmstart wird
automatisch ermittelt, welcher Eingang mit einem Kamerasignal
belegt ist und dieser wird dannaktiviert. Sind mehrere Kameras
vorhanden, können Sie hier die gewünschte Kamera anwählen.
Das Anwählen der Kameras ist auch über die Funktionstasten
F6 - F9 möglich.
Standardwerte: Kamera 1 und Sync Level 125 mV.

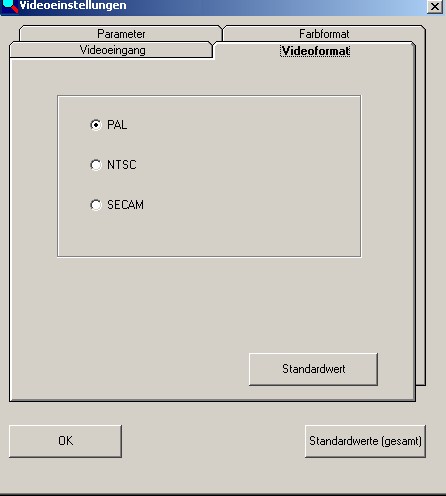

Die Framegrabber unterstützen verschiedene Videoformate aus
Europa und den USA.Hier können Sie das Videoformat der
angeschlossenen Kamera schalten.
Standardwert ist PAL.
