Grundsätzlich ist diese Funktion für das schnelle Messen oder Vergleichen von

Winkeln an Werkstücken programmiert worden.So ist es z.B. möglich den

Spitzenwinkel von Bohrern mit drei Schneiden oder Stufenbohrern zu vermessen.

Messung Spitzenwinkel

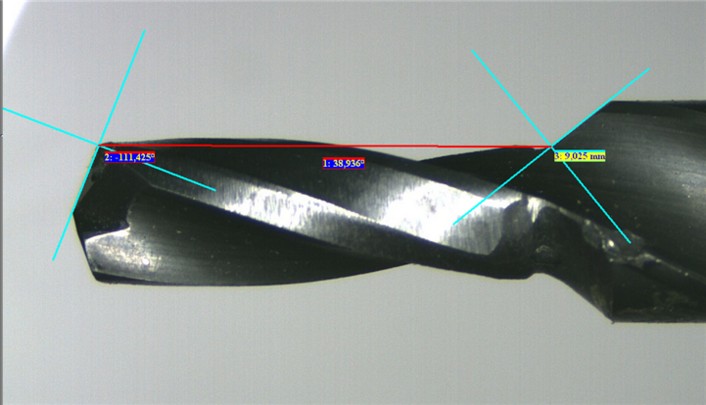

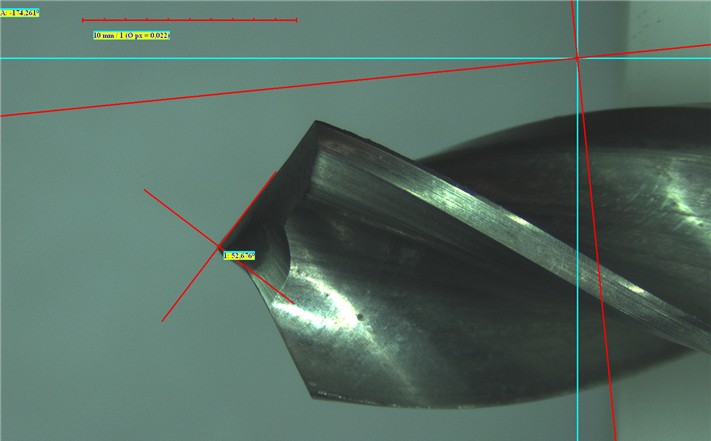

Wie hier abgebildet soll an einem Bohrer mit drei Schneiden der Spitzenwinkel

vermessen werden. Das blaue Fadenkreuz ist in der X- und Y-Achse

verschiebbar. Das rote Fadenkreuz ist in der Rotationsachse drehbar. Nach Eindrehen

des Bohrers wird das Zentrum des Fadenkreuzes präzise an der Spitze angelegt.

Nun wird das drehbare Fadenkreuz an die Schneidkante angelegt. Durch Betätigen der

rechten Maustaste und „Objekt hinzufügen“ wird der Winkelwert mit dem

entsprechenden Fadenkreuz in dem Bild dargestellt.
