Wenn die CAD Zeichnung komplett im Messfenster zu sehen ist, kann durch

Verschieben in X und Y sowie dem Drehen mit der Windrose, die Zeichnung

mit dem zu vergleichenden Objekt zur Deckung gebracht werden.

Wenn Messtische verwendet werden, ist meistens nur ein Teil der Zeichnung

im Messfenster zusehen. Durch diese Abbildung wird eine höhere

Messgenauigkeit erzielt. Die Beschreibung hier dient dazu, das Prinzip zu

verdeutlichen und zeigt das Objekt und die Zeichnung komplett im

Messfenster.

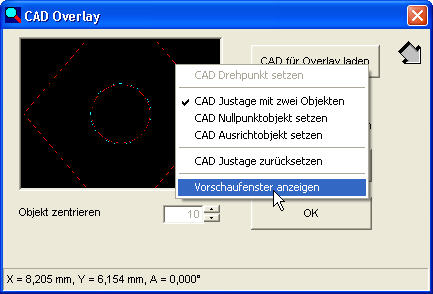

Nachdem die Zeichnung geladen und aktiviert wurde, rufen Sie mit einem

rechten Mausklick in das Vorschaufenster das Kontextmenü auf.

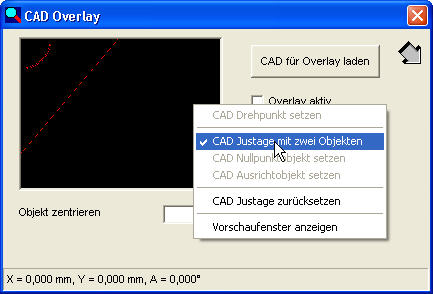

Dann aktivieren Sie den Menüpunkt "CAD Justage mit zwei Objekten".

Sobald dieser Menüpunkt aktiviert wurde, ist die Windrose deaktiviert.

Aktivieren Sie nun das Vorschaufenster:

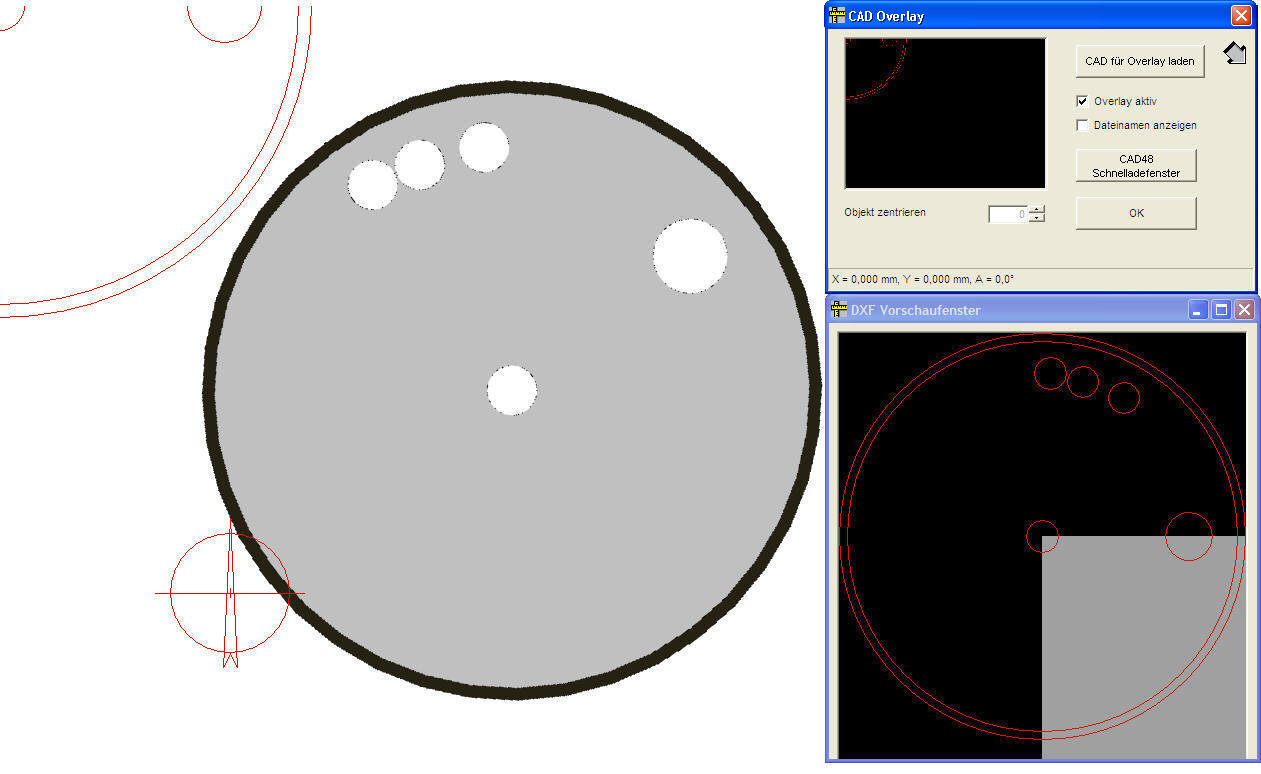

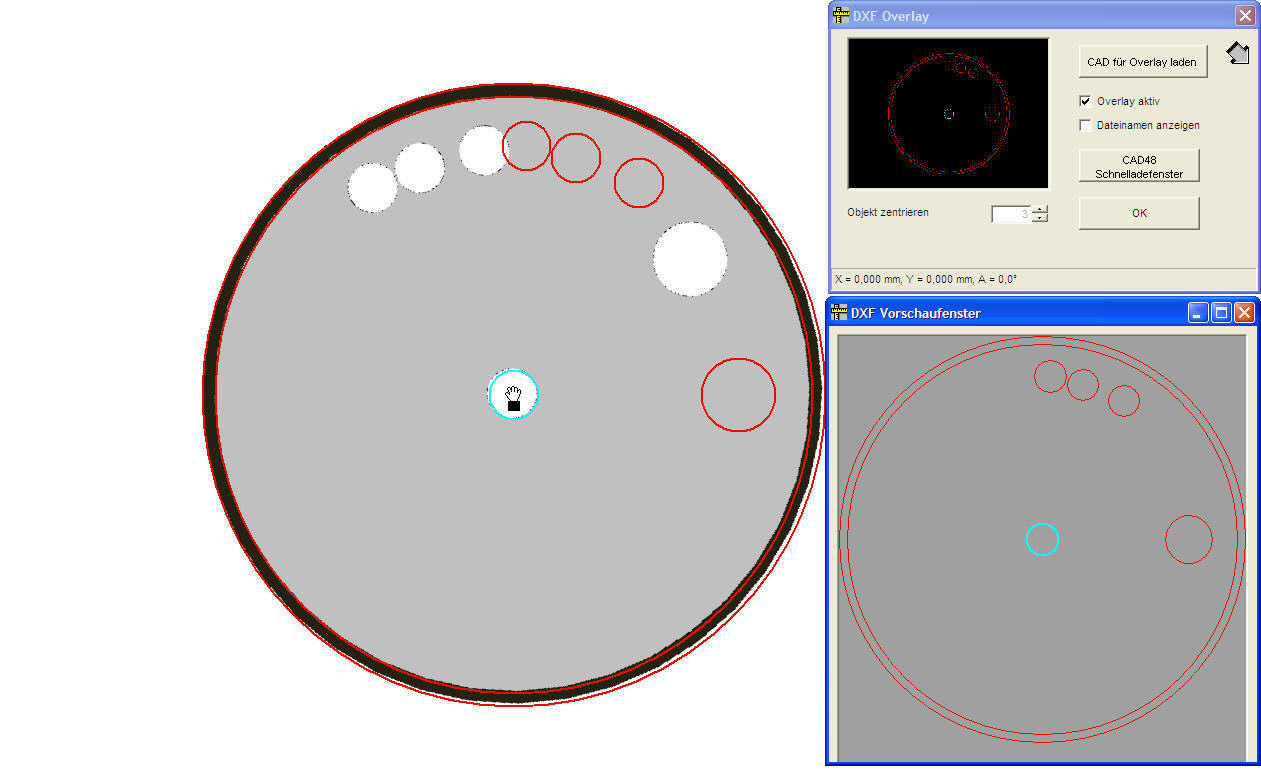

Das graue Feld im "CAD Vorschaufenster" (unten rechts) zeigt den Bereich

des CAD an,der im Messfenster sichtbar ist

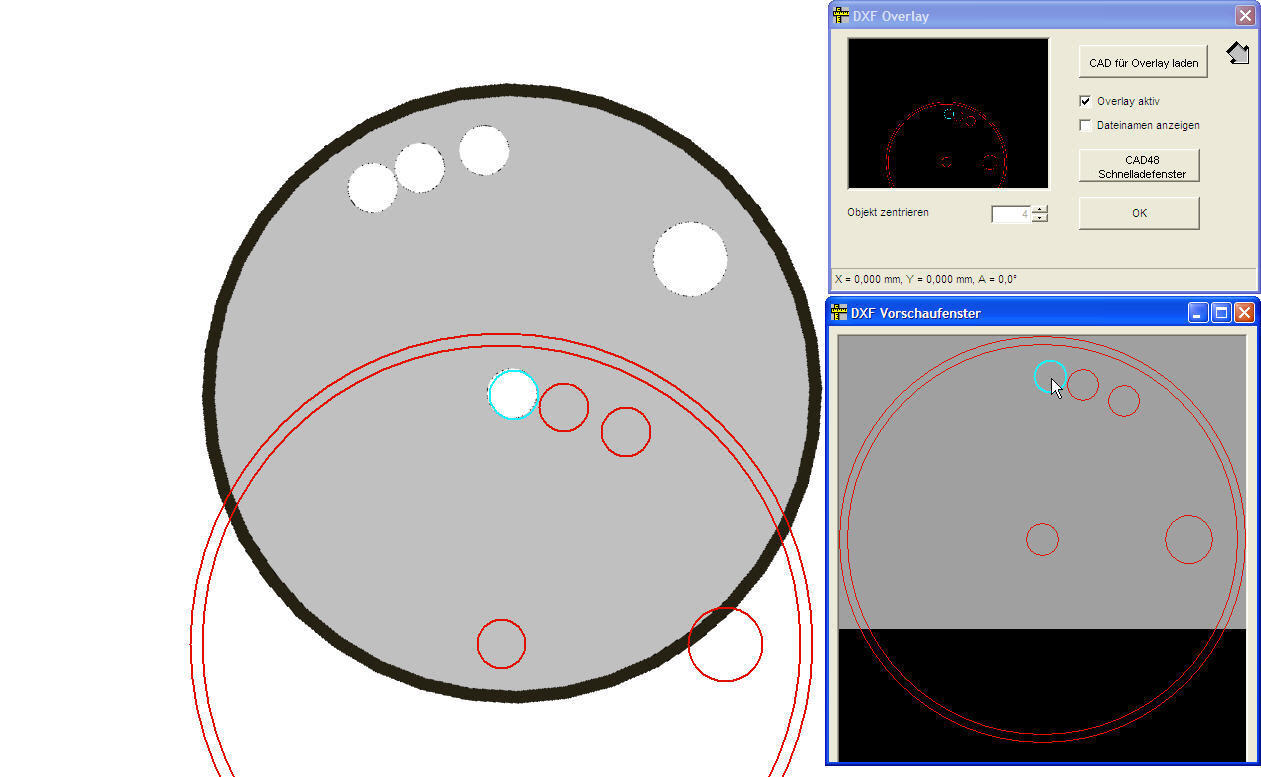

Klicken Sie im "CAD Vorschaufenster" in das Objekt, das als Nullpunkt gesetzt

werden soll - hier der Kreis im Zentrum. Das CAD wird entsprechend in das

Messfenster verschoben, das heisst der Zentrumskreis des CAD wird in die

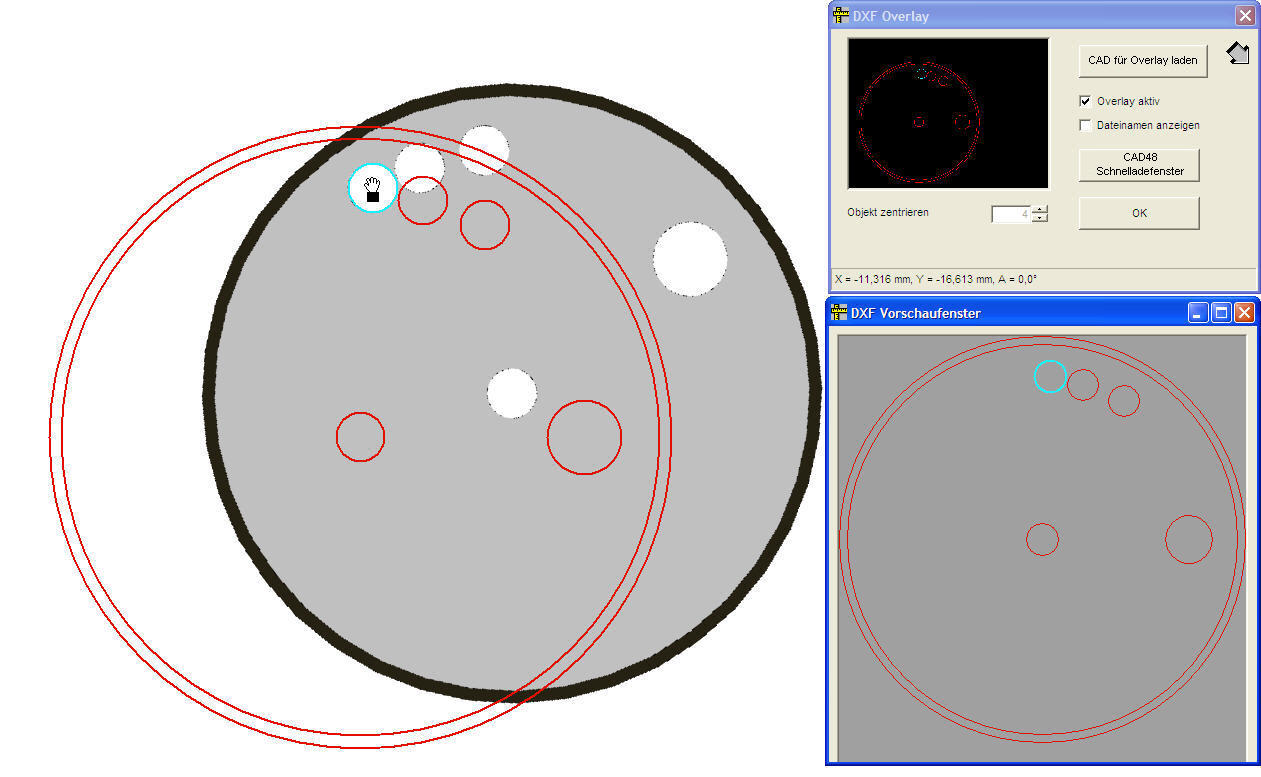

Mitte des Messfensters geholt.Mit dem "Handcursor" verschieben Sie die

Zeichnung bis die beiden Kreise übereinanderliegen.

Klicken Sie dann mit der rechten Maustaste in das kleine Vorschaufenster

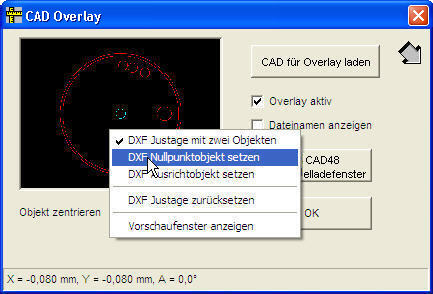

oder ins Messfenster.Im Kontextmenü klicken Sie auf "CAD Nullpunktobjekt

setzen".

Anschließend klicken Sie das Objekt im "CAD Vorschaufenster" an, das zum

Ausrichtobjekt werden soll.Hier als Beispiel der Kreis oben links

Verschieben Sie die Zeichnung mit dem Handcursor so, das der Kreis an der

richtigen Position des zu prüfenden Objektes liegt.

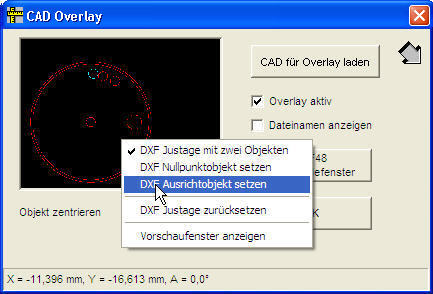

Klicken Sie mit der rechten Maustaste in das Messfenster oder das CAD

Overlayfenster und dann im Kontextmenüauf "CAD Ausrichtobjekt setzen":

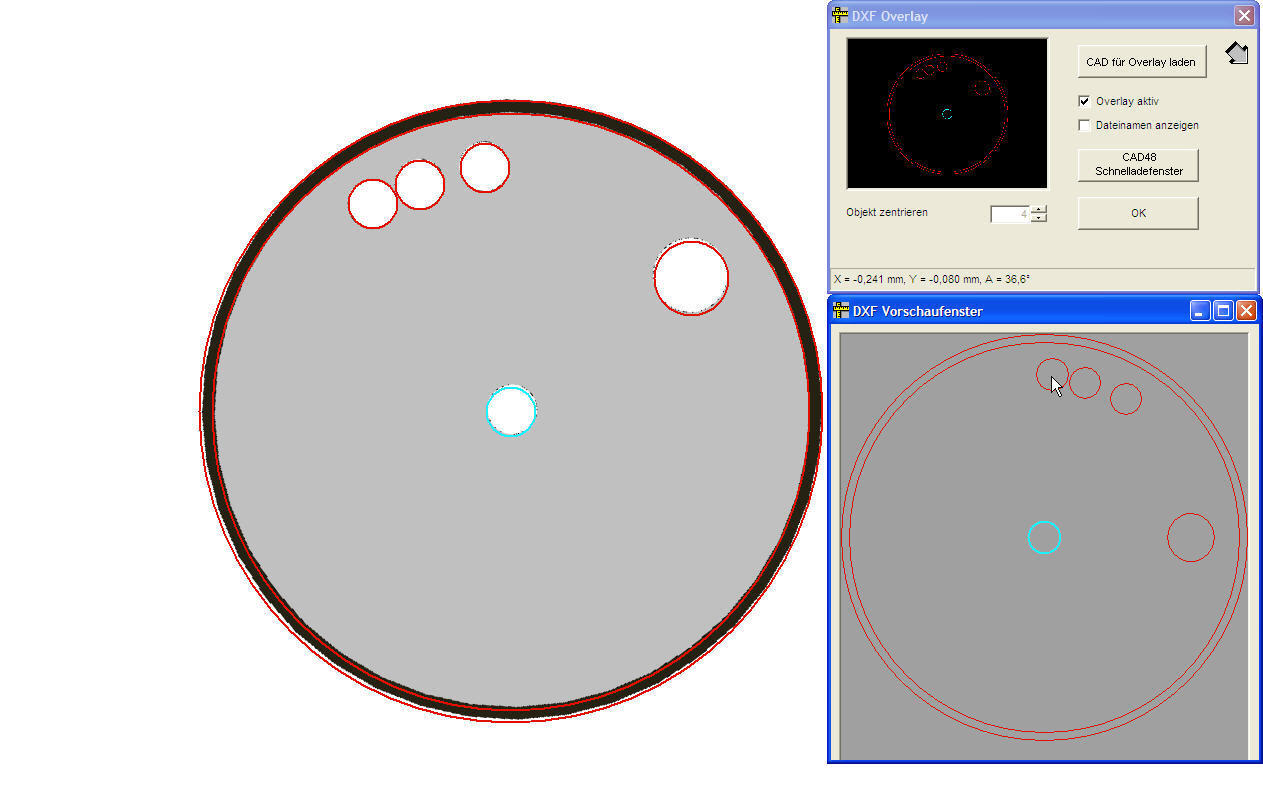

Danach wird die Zeichnung ausgerichtet an die Position gesetzt.

Sie sehen die drei oberen Kreise im Messfenster an der richtigen Position

und im CAD Vorschaufenster, wie die Zeichnung geladen wurde.

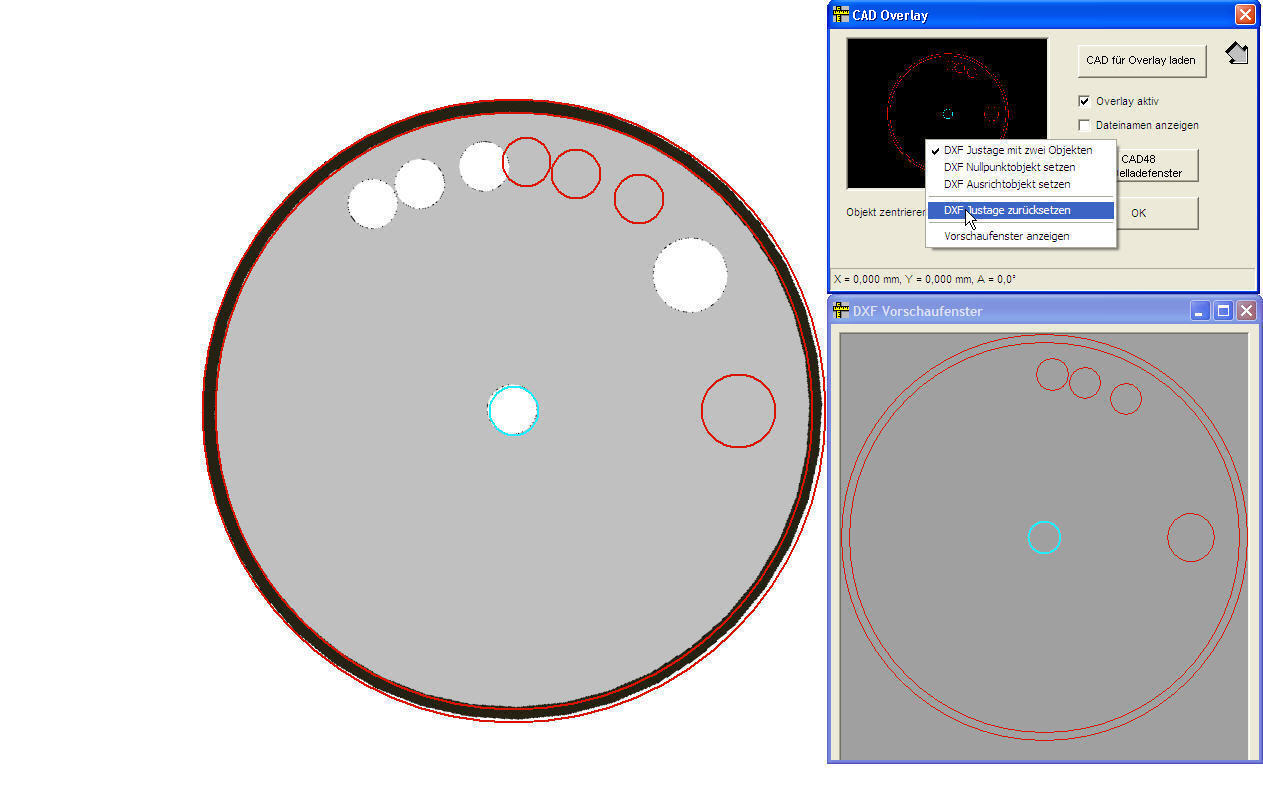

Wenn die Zeichnung neu ausgerichtet werden soll, muss zuerst über das

Kontextmenü einmal "CAD Justage zurücksetzen" angeklickt werden.

Danach wird die Zeichnung sofort wieder in die Ausgangsposition gesetzt.
