Bevor Sie die Motorverschaltung prüfen und einstellen, muss das System

kalibriert worden sein.

Um die Motorverschaltung richtig einzurichten gehen Sie wie folgt vor:

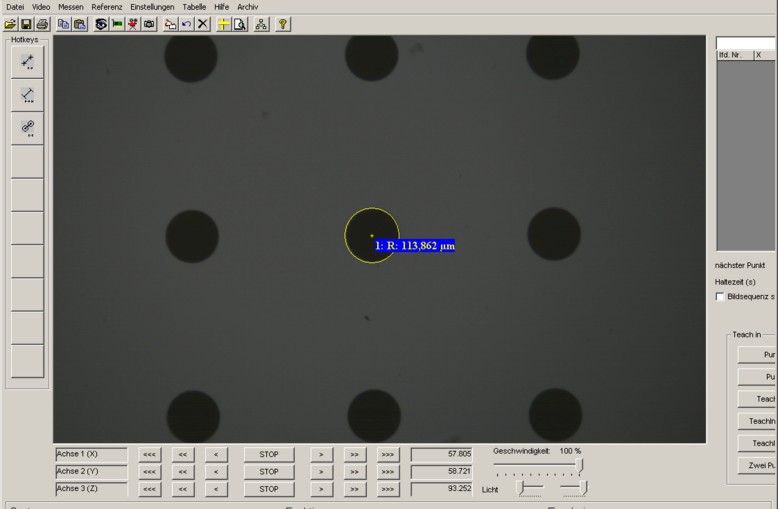

Führen Sie eine Messung durch, z.B. Radius, und schließen sie mit der

rechten Maustaste ab.

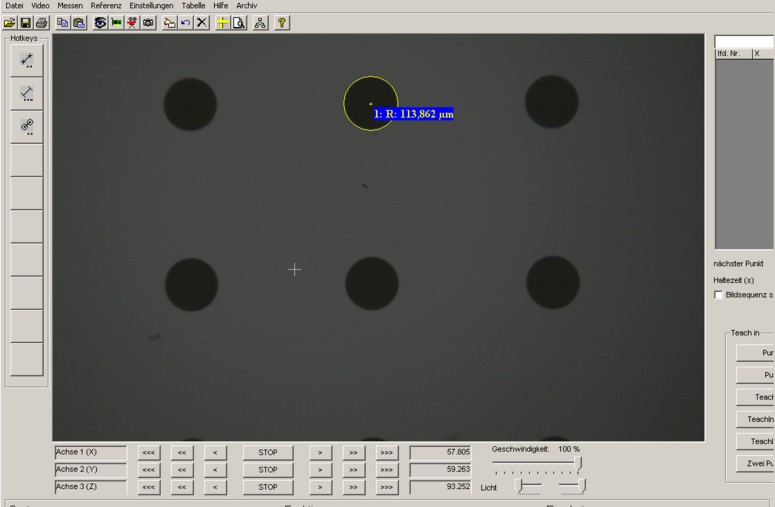

Fahren Sie mit dem Joystick oder den Pfeiltasten die Motoren in X und in Y

eine kurze Distanz. Der Messwert (gelber Kreis) muss mit dem schwarzen

Punkt in die gleiche Richtung X und Y fahren. Sollte das nicht der Fall sein,

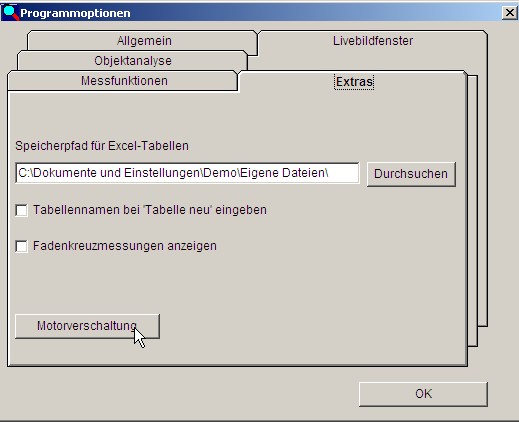

können Sie die folgenden Korrekturen über die  Programmoptionen vornehmen:

Es erscheint die Option: Motorverschaltung

(nur bei angeschlossener Steuerung!)

Auf dem Fenster "Verschaltung" können Sie alle erforderlichen Einstellungen,

ohne Hardwareänderungen, vornehmen, um die Grafik an die Messwertgeber

anzupassen. Klicken Sie einfach die erforderlichen Checkboxen an und dann

auf OK. Wenn die Messwerte zur Aktualisierung der grafischen Anzeige genutzt

werde sollen, klicken Sie die Checkbox aktiv an. Andernfalls werden die Werte

nur angezeigt. Jeder Achse kann ein Buchstabe oder eine Ziffer als Bezeichnung

zugeordnet werden.

Für jede vorhandene und erkannte Achse wird ein Tableau erstellt,

auf dem die Zählrichtung (Laufrichtung der Grafik) durch invertieren

richtig angepasst werden kann.

Außerdem kann hier die Maßeinheit angewählt werden.

Prüfen Sie durch Löschen der Tabelle und erneutes Messen und Bewegen der

Tische, dass der Messwert korrekt mitläuft. Der Messwert muß am Punkt bleiben,

wenn richtig kalibriert wurde.

Die gelbe Grafik fährt jetzt mit dem Punkt in die gleiche Richtung.

Jetzt müssen diese Einstellungen gespeichert werden!
