Um die Messwertgeberverschaltung einzurichten gehen Sie wie folgt vor:

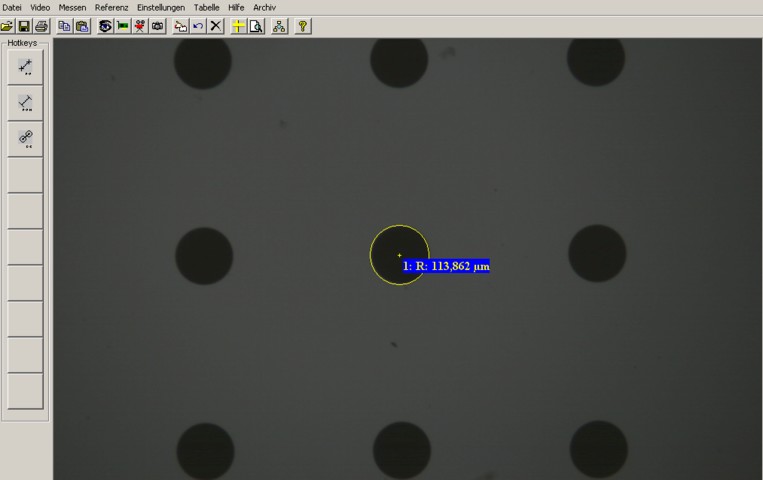

Führen Sie eine Messung durch, z.B. Radius, und schließen sie mit der

rechten Maustaste ab.

Bewegen Sie den Messtisch in beide Richtungen, X und Y, und beobachten, ob

der Messwert mit demMesspunkt in die gleiche Richtung verschoben wird.

Wenn das nicht der Fall ist, klicken Sie im Messwertanzeigefenster im Menü

"Einstellungen" auf "Verschaltung".

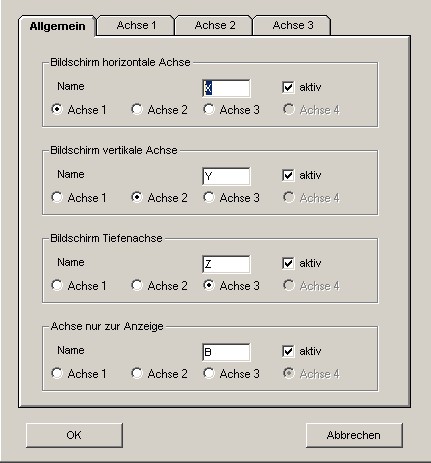

Auf dem Fenster "Verschaltung" können Sie alle erforderlichen Einstellungen,

ohne Hardwareänderungen, vornehmen, um dieGrafik an die Messwertgeber

anzupassen. Klicken Sie einfach die erforderlichen Checkboxen an und dann

auf OK. Wenn die Messwerte zur Aktualisierung der grafischen Anzeige genutzt

werde sollen, klicken Sie die Checkbox aktiv an. Andernfalls werden die Werte

nur angezeigt. Jeder Achse kann ein Buchstabe oder eine Ziffer als Bezeichnungh

zugeordnet werden.

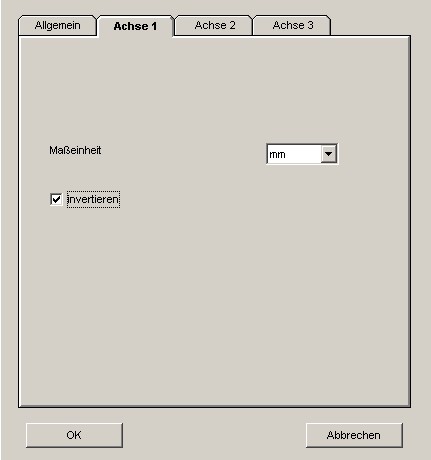

Für jede vorhandene und erkannte Achse wird ein Tableau erstellt,

auf dem die Zählrichtung (Laufrichtung der Grafik) durch invertieren

richtig angepasst werden kann.

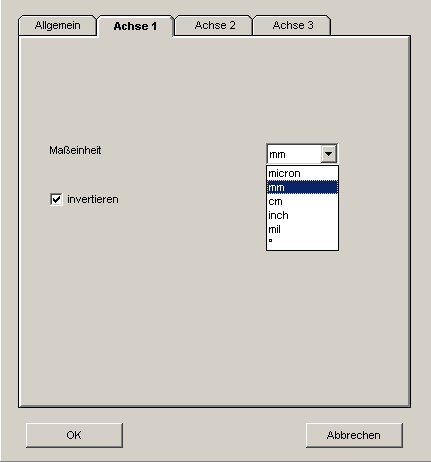

Außerdem kann hier die maßeinheit angewählt werden.

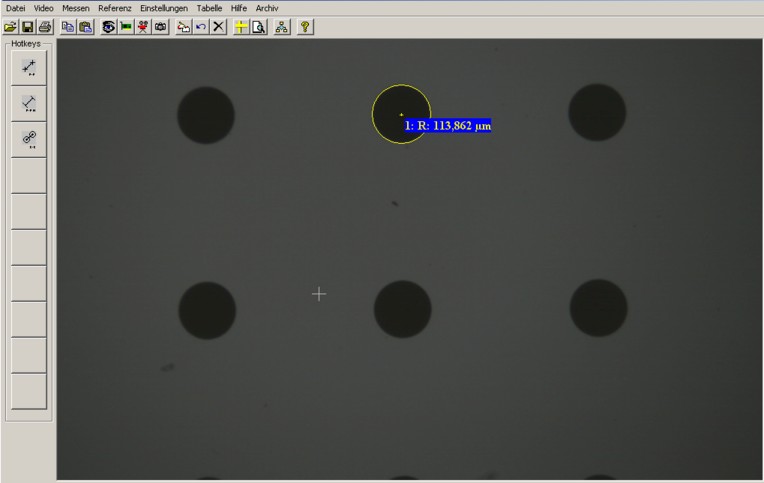

Prüfen Sie durch Löschen der Tabelle und erneutes Messen und Bewegen der

Tische, dass der Messwert korrekt mitläuft. Der Messwert muß am Punkt bleiben,

wenn richtig kalibriert wurde.

Wenn alles stimmt, speichern Sie die Einstellungen, damit nach dem nächsten

Programmstart auch alle Einstellungen wieder richtig vorhanden sind!
