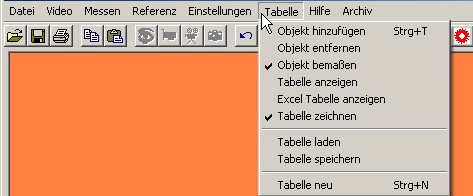

Objekt hinzufügen

Dieser Befehl trägt das soeben gemessene Objekt in die Tabelle ein.

Dadurch wird es permanent in den Speicher des Programms übernommen

und bei jedem neuen Bildaufbau wieder gezeichnet, falls die Option

‘’Tabelle zeichnen’’ angewählt wurde. Jedes in die Tabelle übernommene

Objekt kann auch wieder gelöscht werden.

Objekt entfernen

Dieser Befehl entfernt ein Objekt wieder aus der Tabelle. Typischerweise

wird das letzte Element der Tabelle entfernt.

Der Button   in der Toolbar führt grundsätzlich diese Operation aus.

Wird jedoch die Tabelle in numerischer Form angezeigt, so kann ein

beliebigesElement ausgewählt und über den Befehl

"Tabelle" - "Objekt entfernen" gelöscht werden.

Objekt bemaßen

Für jedes Objekt kann die Bemaßung aktiviert bzw. deaktiviert werden.

Dies erlaubt die einfache Markierung von Objekten ohne störende

Maßangabe. Außerdem ist so die Erstellung von Masken oder Schablonen

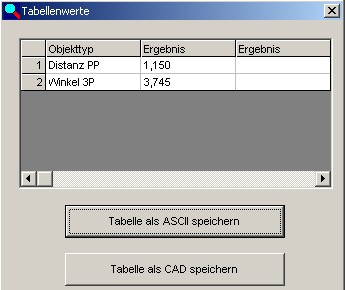

Tabelle anzeigen

Dieser Befehl aktiviert das Fenster, in dem die numerischen Daten der

Tabelle angezeigt werden oder lässt dieses verschwinden. Es werden nur

die Daten in der Tabelle angezeigt, die explizit mit dem Befehl

Tabelle / Objekt Eintragen (oder über die Toolbar) in die Tabelle und

als Grafik im Videobild dauerhaft aufgenommen wurden. Aktiviert erhält

dieser Menüpunkt

ein Häkchen.

Mit dem Button auf dem Fenster können die Messwerte in eine ASCII Datei

gespeichert und in anderen Programmen, z.B. Excel, weiterverarbeitet werden.

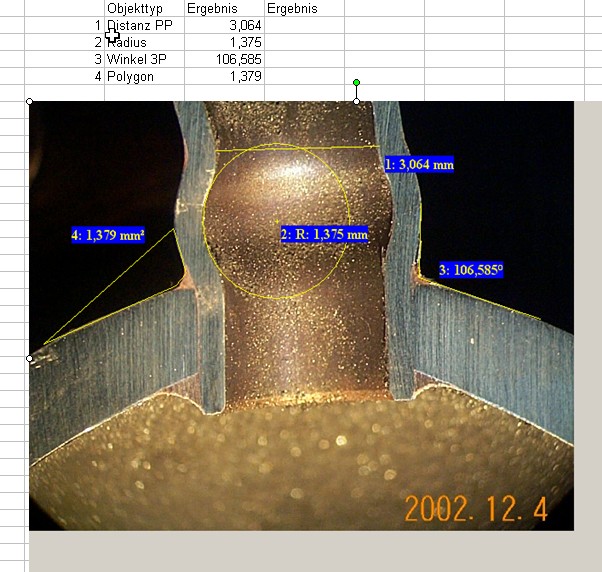

Exceltabelle anzeigen

Wenn auf Ihrem Computer Microsoft™-Excel installiert ist, dann wird dieser

Menüpunkt sichtbar. Sie können dann die Messdaten direkt in eine Excel-Tabelle

übernehmen.Das Messprogramm wird die ersten beiden Spalten dieser Tabelle

überschreiben.

Sie können in derTabelle Formeln und Berechnungen vorgeben, die dann

automatisch mit jedem Messwerteintrag aktualisiert werden. Diese Funktion

steht Ihnen nur dann zur Verfügung, wenn Excel auf dem Computer installiert ist.

Wenn Sie das Excel-Programm nach dem Start von des Messprogrammes wieder

manuell schließen, wird diese Funktion automatisch deaktiviert und keine neue

Excel-Tabelle gestartet.

Tabelle zeichnen

Dieser Befehl aktiviert bzw. deaktiviert die grafische Darstellung

(also die Darstellung der Maßlinien) der gespeicherten und in die Tabelle

aufgenommene Messungen bzw. Objekte. Aktiviert erhält dieser

Menüpunkt ein Häkchen.

Tabelle laden

Dieser Befehl ermöglicht das Laden einer vorher abgespeicherten Tabelle

zusammen mit den zugehörigen Objekten.Anmerkung: Während der

Programmausführung wird als Standard immer das zuletzt verwendete

Arbeitsverzeichnis eingestellt. Dies gilt für sämtliche Befehle, die von

der Festplatte lesen, oder auf sie schreiben, mit Ausnahme der

Programmeinstellungen, die sich grundsätzlich im Arbeitsverzeichnis

befinden.

Tabelle speichern

Dieser Befehl ermöglicht das Speichern der aktuellen Tabelle.

Anmerkung: Während der Programmausführung wird als Standard immer

das zuletzt verwendete Arbeitsverzeichnis eingestellt. Dies gilt für

sämtliche Befehle, die von der Festplatte lesen, oder auf sie schreiben,

mit Ausnahme der Programmeinstellungen, die sich grundsätzlich im

Arbeitsverzeichnis befinden.

Messwerte in ASCII Tabelle speichern

Durch diesen Befehl öffnet sich eine Dialogbox, mit der Sie die in der

aktuellen Tabelle vorhandenen Messwerte in eine ASCII Datei speichern

können. So können die Messwerte mit anderen Programmen

weiterbearbeitet werden.

Tabelle als CAD speichern

Erlaubt das Speichern der Messwerte als CAD Datei und kann so in

Zeichenprogrammen weiterverarbeitet werden.Praktische Möglichkeit,

von Teilen die Maße abzunehmen, für die keine Zeichnung existiert.

Tabelle neu

Dieser Befehl löscht nach vorheriger Rückfrage die aktuelle Tabelle.
