Distanz
|   |
|
Distanz
| |
Alle Messungen können, z.B. mit einem Klick der rechten Maustaste im Bildbereich,
abgeschlossen und komfortabel in die Tabelle eingetragen werden. Diese Option
kann unter "Programmoptionen" aktiviert werden.
Punkt zu Punkt

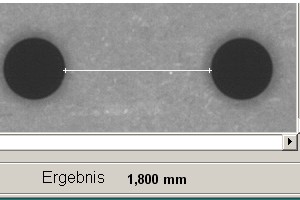

Abstandsmessung zwischen zwei Punkten.
Nacheinander werden Anfangs- und Endpunkt
der zu messenden Distanz im Bild angeklickt.
Die gemessene Entfernung erscheint in der
Statuszeile unter Ergebnis .
Punkt zu Punkt mit Hilfslinien
Abstandsmessung zwischen zwei Punkten wie
oben, jedoch mit senkrechten Linien an den
Ende der Messstrecke. Dies erleichtert die
Anpassung der Messungen an gerade Kanten.
Nacheinander werden Anfangs- und Endpunkt
der zu messenden Distanz im Videobild
angeklickt. Die gemessene Entfernung
erscheint in der Statuszeile unter Ergebnis .
Punkt zu Linie

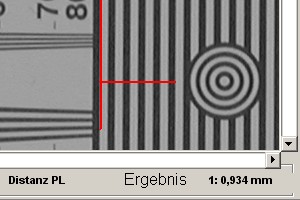

Misst die Länge des Lotes von einem Punkt auf
eine Linie.Nacheinander werden zunächst der
einzelne Punkt und dann die beiden Endpunkte
der Linie angeklickt. Das Lot auf der Linie kann
außerhalb der beiden Endpunkte liegen. Das
Ergebnis wird in der Statuszeile angezeigt.
Kreis zu Kreis

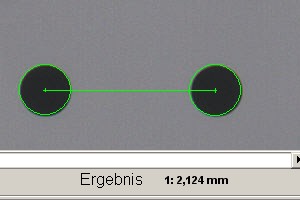

Abstandsmessungen zwischen zwei Kreisen
Nacheinander werden je drei Punkte für die
beiden Kreise per Mausklick festgelegt. Nach
den ersten drei Punkten erscheint bereits der
erste Kreis. Nach dem sechsten Punkt wird der
zweite Kreis gezeichnet und der Abstand der
beiden Mittelpunkt gezeichnet und als
Maßzahl im Feld Ergebnis ausgewiesen.
Kreis zu Linie

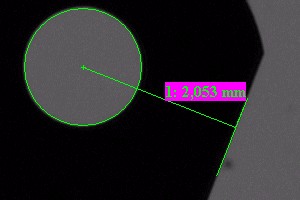

Abstandsmessung zwischen dem Kreismittelpunkt
und dem Lot auf eine Gerade. Nacheinander werden
drei Punkte für den Kreis und zwei für die Linie per
Mausklick festgelegt. Nach den ersten drei Punkten
erscheint der Kreis. Nach dem fünften Punkt wird
die Linie gezeichnet und der Abstand vom
Kreismittelpunkt senkrecht auf die Linie bzw. ihre
Verlängerung. Bei der Strichstärke 1 Punkt wird die
Linie gestrichelt, bei allen anderen Stärken voll
durchgezeichnet. Die Entfernung wird in der Statuszeile
im Feld ‘Ergebnis angezeigt.
Kettenmaß

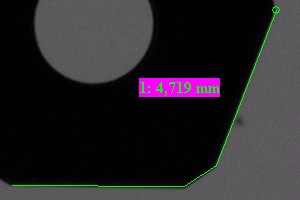

Beim Kettenmaß werden fortlaufend aneinandergrenzende
Linien gemessen.Nacheinander werden zuerst der
Anfangspunkt der ersten Linie und dann weitere Punkte
angeklickt. Die Länge der jeweils letzten Linie wird im Feld
Ergebnis angezeigt. Die Summe aller Linien wird eingeblendet,
wenn das Objekt in die Tabelle übernommen wird. In der Tabelle
werden die Längen aller Segmente und die Summe angezeigt.
