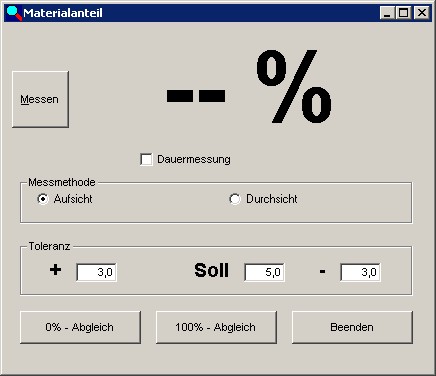

Im Modus Aufsicht wird die Helligkeit jedes einzelnen Bildpunktes

ausgewertet und ein Mittelwert berechnet. Dieser wird mit den Werten

für 0% und 100% linear in Beziehung gesetzt.

Im Modus Durchsicht werden die Bildpunkte binär ausgewertet, d. h. ein

Bildpunkt mit einem Grauwert von mehr als 128 wird als weiß angesehen,

darunter als schwarz. Die schwarzen und weißen Bildpunkte werden

zueinander ins Verhältnis gesetzt und so der Prozentwert berechnet.

Da hier eine automatische Bildauswertung durchgeführt wird, kann die

Funktion Dauermessung eingeschaltet werden, und so an

mehreren Punkten nacheinander am gleichen Objekt gemessen werden.

Für die Messung kann ein Sollwert mit Toleranzen vorgegeben werden.

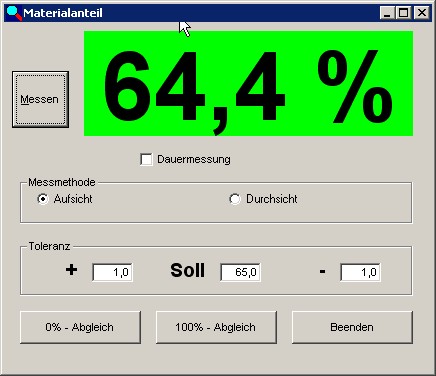

Bei Einhaltung wird der Wert grün angezeigt.

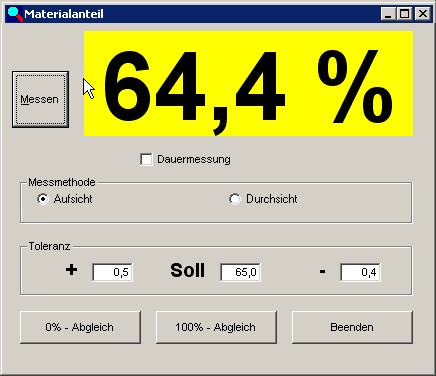

Im Grenzbereich wechselt die Anzeige auf gelb:

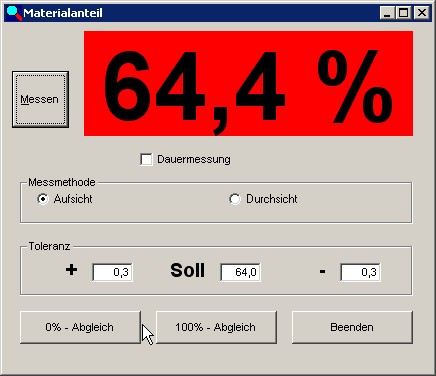

Bei Werten außerhalb der Toleranz wird der Wert rot angezeigt:

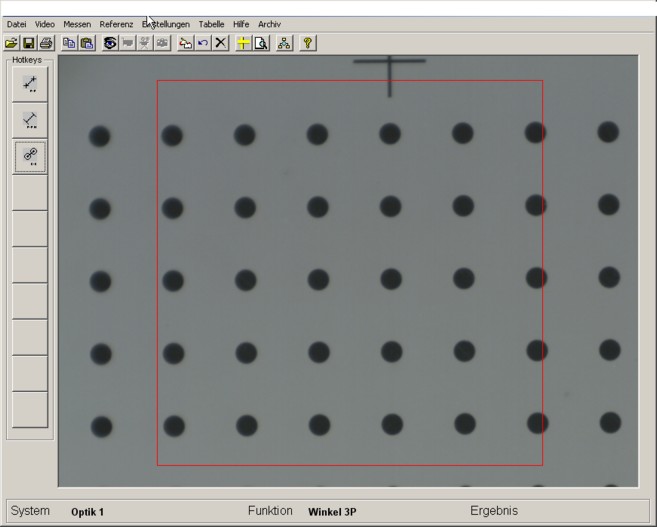

Der Messwert wird auf die Fläche bezogen, die durch den roten Kasten
